產品展示
主軸中心到工作臺面距離2-25直徑，刀箱
槍鉆左右行程3250MM，加工行程可調控
多軸完成了更復雜定位和深孔鉆削運動,使功
各個協調部件合理化設計采用高精度材料,吻

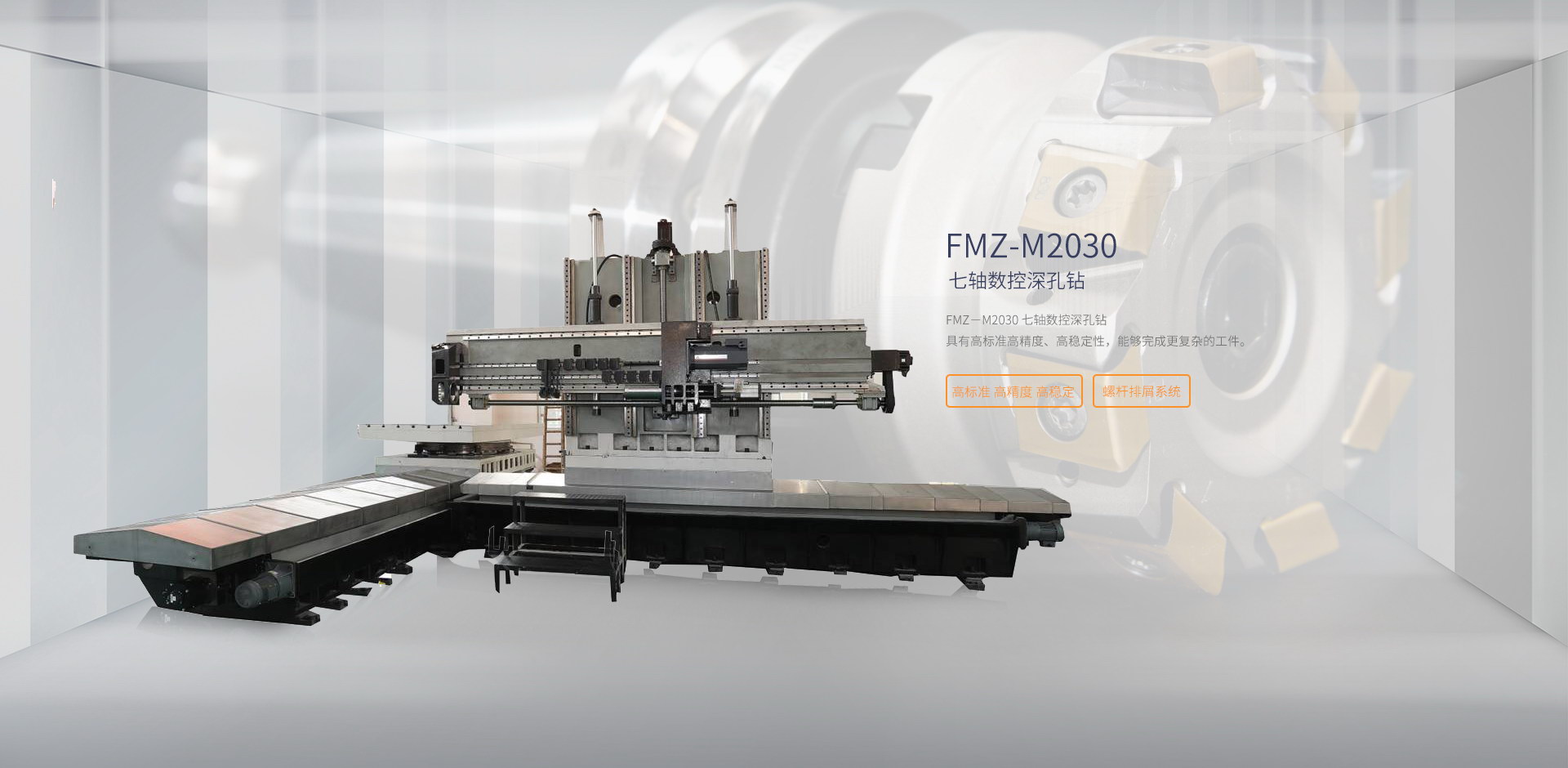

七軸深孔鉆床平臺加工更長精度和反向間隙等
產品應用
|
鋁型材我國鋁材鋁合金型材工業鋁型材產量在2006年已超美國成為世界第一位，是世界上產品品種最豐富的國家之一，鋁加工材生產行業已進一步國際化。
|
模具通過所成型材料物理狀態的改變來實現物品外形的加工，隨著數字化、信息化技術的大力發展和推廣，市場有巨大的發展前景。
|
船舶到2015年，我國船舶工業產業體系更為完善，產業結構更趨合理，創新能力和產業綜合素質顯著提升，國際造船市場份額穩居世界前列，成為世界造船強國。
|
石油鉆探近年來，油氣鉆探技術發展迅速。在環保的道路趨勢下，隨著油氣鉆探技術不斷完善，將一步步發掘無窮的資源新市場。
|
FWZ-M2030基本參數
| 加工能力 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 槍鉆鉆孔直徑 | mm | φ3~30 |
| 槍鉆最大鉆孔深度W | mm | 2000 |
| 加工行程 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 工作臺左右行程X | mm | 3250 |
| 滑鞍上下行程Y | mm | 1000 |
| 立柱前后行程Z | mm | 2500 |
| 槍鉆行程W | mm | 3150 |
| 工作臺B軸旋轉 | 度 | 360 |
| 數控轉臺A軸旋轉 | 度 | 360 |
| 主軸中心到工作臺面距離 | mm | 0~1000 |
| 主軸端面到工作臺中心距離 | mm | 0~2500 |
| 主軸 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 主軸錐孔 | / | BT40 |
| 主軸最高轉速 | rpm | 6000 |
| 進給速度 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 快速進給(XYZW) | m/min | 8 |
| A軸旋轉速度 | rpm | 12 |
| B軸旋轉速度 | rpm | 0.25 |
| 功率 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 主軸電機 | KW | 7.5/11 |
| X軸進給伺服電機 | KW | 4.5 |
| Y軸進給伺服電機 | KW | 4.5 |
| W軸進給伺服電機 | KW | 3 |
| Z軸進給伺服電機 | KW | 4.5 |
| A軸進給伺服電機 | KW | 2 |
| B軸進給伺服電機 | KW | 3 |
| 絲杠聯接 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 絲杠XYZW | / | 全部6312 |
| 伺服電機聯接形式 | / | 全部帶輪1：2 |
| 工作臺及數控轉臺 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 機床總功率 | KWA | / |
| 工作臺承重 | T | 5 |
| 工作臺尺寸(長X寬) | mm | 3000X1500 |
| A軸盤面直徑 | mm | φ400 |
| A軸最小分度 | 度 | 0.001(配H-D90圓光柵) |
| B軸盤面直徑 | mm | φ1500 |
| B軸最小分度 | 度 | 0.01(配H-D90圓光柵) |
| 冷卻系統 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 冷卻壓力范圍 | Mpa | 16 |
| 冷卻液流量 | L/min | 98 |
| 排屑系統 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 螺桿排屑 | / | 螺桿排屑 |
| 尺寸 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 機床占地面積(長X寬X高) | mm | 10200X8600X3800 |
|
|
|
|
| 數控系統 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| 標配 | / |
三菱 |
| 機床重量 | ||
|---|---|---|
| 項目 | 單位 | 數值 |
| / |
T |
32 |
