- 01
機床采用左右床身拼接, T形槽左右移動,滿足不同長度零件的 加工。 - 02
A軸采用臺灣高精度蝸輪蝸桿進行轉臺角度定位,控制精度達 ±5"。 - 03
直線軸傳動系統,采用了臺灣精密級的絲杠線軌,既確保了大承 載、重切削時所需要的負載力,又保證了定位精度. - 04
我司自主研發長鼻端BT40主軸,配合大功率主軸電機,可將主軸前端直接通過導向座, 對工件的端面或者在圓柱面上預銑導向孔等工序進行切削加工. - 05
高壓冷卻系統,采用力士樂高壓葉片泵,實現加工過程中斷屑、排屑以及刀具冷卻 的功能。 - 06
控制系統可選根據客戶要求,選定西門子、三菱或者凱恩帝系 統

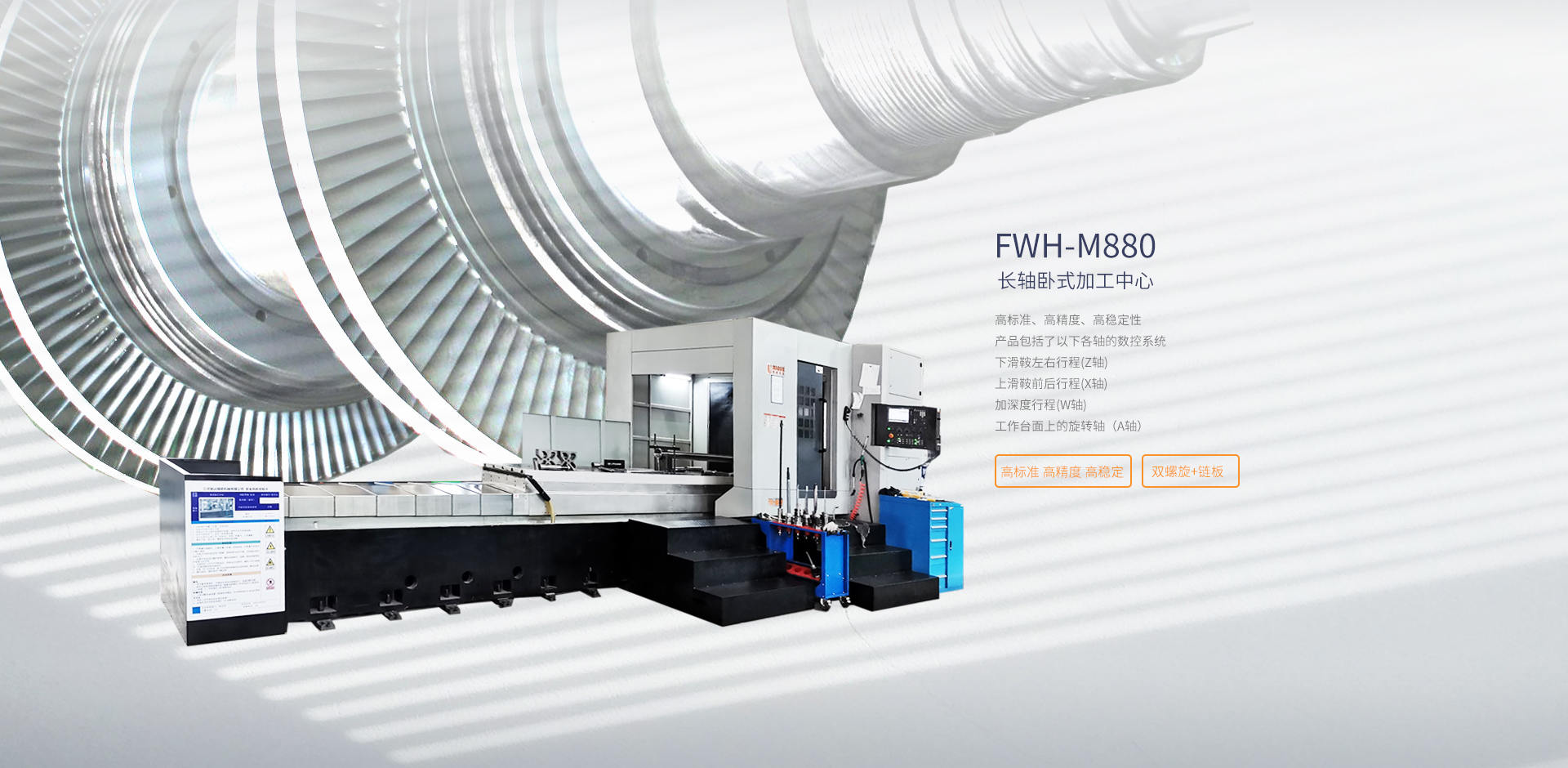

FWH-M880臥式加工中心、 高標準、高精度、高穩定性、 產品包括了以下各軸的數控系統、下滑鞍左右行程(Z軸) 上滑鞍前后行程(X軸)、 加深度行程(W軸)、 工作臺面上的旋轉軸（A軸） |
|
|
鋁型材我國鋁材鋁合金型材工業鋁型材產量在2006年已超美國成為世界第一位，是世界上產品品種最豐富的國家之一，鋁加工材生產行業已進一步國際化。
|
模具通過所成型材料物理狀態的改變來實現物品外形的加工，隨著數字化、信息化技術的大力發展和推廣，市場有巨大的發展前景。
|
船舶到2015年，我國船舶工業產業體系更為完善，產業結構更趨合理，創新能力和產業綜合素質顯著提升，國際造船市場份額穩居世界前列，成為世界造船強國。
|
石油鉆探近年來，油氣鉆探技術發展迅速。在環保的道路趨勢下，隨著油氣鉆探技術不斷完善，將一步步發掘無窮的資源新市場。
|
| 項目 | 單位 | 數值 |
| 工作臺尺寸寬X長 | mm | 800×4000 |
| 工作臺承重 | kg | 3000 |
| 左右X軸行程 | mm | 800 |
| 上下Y軸行程 | mm | 1000 |
| 前后z軸行程 | mm | 2500 |
| 主軸中心至工作臺面距離 | mm | 0~1000 |
| 主軸鼻端至工作臺中心距離 | mm | 2050~4550 |
| 地面到工作臺面距離 | mm | 1200 |
| 工作臺T形槽（數目-尺寸X間距） | mm | 5-22 x 160 |
| 主軸錐孔（型號-安裝尺寸） | / | BT50-φ190長鼻 |
| 主軸最轉速 | rpm | 6000/皮帶，ZF2K250 |
| X、Y、Z軸絲杠規格 | 6310 | |
| X、Y、Z軸快速移動速度 | m/min | 12、12、12 |
| X、Y、Z軸快速移動速度 | m/min | 8 |
| X軸線軌規格 |
|
MSR55LE |
| Y軸線軌規格 |
|
MSR55LE |
| Z軸線軌規格 |
|
MSR55LE |
| 排屑方式 |
|
雙螺旋+鏈板 |
| X\Y\Z軸電機聯接方式 |
|
XY直聯，Z皮帶1.5：1 |
| 主軸電機功率 | kw | 15/18.5 |
| X、Y、Z、B軸伺服電機 | / | 7/4.5/7/7 |
| 刀庫 |
|
BT50-24T |
| 機床重量約 | T | 19(光機)22（整機） |
| 機床外形尺寸長X寬X高 | mm | 9000x5500x3000 |
